自動扶梯、自動人行道的相鄰區域 檢查記錄 表c5-29 編號 施工名稱日期 序檢驗項目檢驗內容及其規范標準要求檢查結果 1出入口暢通區 其寬度不應小于扶手帶中心線之間的距離，縱深尺寸從扶 手帶轉向端起應不小于2.5mm；如該區寬度大于扶手帶中 心間距兩倍時，其縱深尺寸可減至2m。 2照明地面處的光照度：室內應不小于50lx．室外應不小于15lx。 3防碰擋板 當扶手帶中心線與障礙物戚自動扶梯、自動人行道的交叉 間距小于0.5m時，應在外藍板上方設置無銳利邊緣的垂 直防碰擋板，其高度應不小于0.3m，軟連接的鏈繩自由長 度應不小于75mm。 4凈空高度梯級、踏板或膠帶上空垂直凈高度嚴禁小于2.3m。 5防護欄 自動扶梯與樓層地面開口部之間應設置保證安全的欄桿 或屏障，其高度嚴禁小于1.2m。 6防護網 當開口與扶梯間距大于200mm

自動扶梯和自動人行道(上)

自動扶梯和自動人行道監督檢驗規程 （2002年12月13日，國質檢鍋[2002]360號） 第一條為了加強對自動扶梯和自動人行道監督檢驗工作的管理，規范自動扶梯和自動人行道驗收檢 驗和定期檢驗的行為，提高監督檢驗工作質量。根據《特種設備質量監督與安全監察規定》，制定本規程。 第二條特種設備監督檢驗機構（以下簡稱檢驗機構）開展自動扶梯和自動人行道的驗收檢驗和定期 檢驗，必須遵守本規程規定的檢驗內容、要求與方法。如采用與本規程不一致的檢驗方法，須經國家質量 監督檢驗檢疫總局特種設備安全監察機構同意。 第三條安裝、大修或改造后擬投入使用的自動扶梯和自動人行道，應當按照本規程對驗收檢驗規定的內容 進行檢驗；在用自動扶梯和自動人行道應當按照本規程對定期檢驗規定的內容，每年進行一次檢驗。遇可 能影響其安全技術性能的自然災害或者發生設備事故后的自動扶梯和自動人行道，以及停止使用一年

自動扶梯和自動人行道 年度自檢報告 注冊代碼 使用單位 檢驗日期 公司 說明 1、本報告格式適用于自動扶梯和自動人行道的年度自行檢查。 2、檢驗依據tsgt7005-2012《電梯監督檢驗和定期檢驗規則—自動扶梯和自動 人行道》、tsgt5001-2009《電梯使用管理與維護保養規則》、電梯使用維 護說明書 3、“自檢結果”和“審查結果”欄中“√”、“×”和“／”分別表示“合格”、 “不合格”和“無此項”。要求測試數據的項目應填寫實測數據。 4、檢驗所用計量器具均在計量檢定合格或校準有效期內。 5、檢驗條件應符合tsgt7005-2012《電梯監督檢驗和定期檢驗規則—自動扶 梯和自動人行道》的規定。 6、無相關人員簽名、未填寫檢驗日期或未加蓋使用單位及維保單位公章或檢 驗專用章的自檢報告無效。 7、本報告宜由計算機打印輸出，或者用黑色鋼筆、簽字筆填寫，字跡應工整， 如

精品文檔 精品文檔 自動扶梯和自動人行道月維修、保養記錄 用戶名稱：型號、編號： 地址：聯系電話： 維保人員：年月日時分→年月日時分 內容要求 畫：× 實測 整機 運行 狀況 及 外觀 向使用單位管理人員或操作人員了解電梯使用狀況 〇完成 設備及有關周圍環境衛生清理，踏板齒槽內無硬質雜物 〇完成 入口處的乘梯須知和安全標識完整清晰〇完成 有間歇運行功能的，入口處的自動啟動裝置可靠正常〇完成 運行功能正常，無異常響聲和振動，運行指示燈顯示正常〇完成 圍裙板及內外蓋板連接牢固，無缺損螺絲，凹臺和間隙符合gb16899 規定要求 〇完成 扶手帶出入口保護開關動作靈活可靠〇完成 扶手帶運行速度正常，無毛刺和機械損傷〇完成 啟動開關、各急停開關功能正常〇完成 護壁板牢固可靠、完好無損〇完成 梳齒板梳齒與踏板面齒槽或膠帶齒槽嚙合深

自動扶梯、自動人行道的相鄰區域 檢查記錄編號 表c5-29 施工名稱xx干休所日期2003-4-5 序號檢驗項目檢驗內容及其規范標準要求檢查結果 1 出入口 暢通區 其寬度不應小于扶手帶中心線之間的距離，縱深尺寸從 扶手帶轉向端起應不小于2.5mm；如該區寬度大于扶手 帶中心間距兩倍時，其縱深尺寸可減至2m。 合格 2照明 地面處的光照度：室內應不小于50lx，室外應不小于 15lx。合格 3防碰擋板 當扶手帶中心線與障礙物或自動扶梯、自動人行道的 交叉間距小于0.5m時，應在外蓋板上方設置無銳利邊 緣的垂直防碰擋板，其高度應不小于0.3m，軟連接的 鏈繩自由長度應不小于75mm。 合格 4凈空高度梯級、踏板或膠帶上空垂直凈高度嚴禁小于2.3m。合格 5防護欄 自動扶梯與樓層地面開口部之間應設置保證安全的欄桿 或屏障，其高度嚴禁小于1.2m。合

自動扶梯和自動人行道月維修、保養記錄 用戶名稱：型號、編號： 地址：聯系電話： 維保人員：年月日時分→年月日時分 內容要求畫：×實測 整機 運行 狀況 及 外觀 向使用單位管理人員或操作人員了解電梯使用狀況〇完成 設備及有關周圍環境衛生清理，踏板齒槽內無硬質雜物〇完成 入口處的乘梯須知和安全標識完整清晰〇完成 有間歇運行功能的，入口處的自動啟動裝置可靠正常〇完成 運行功能正常，無異常響聲和振動，運行指示燈顯示正常〇完成 圍裙板及內外蓋板連接牢固，無缺損螺絲，凹臺和間隙符合gb16899 規定要求 〇完成 扶手帶出入口保護開關動作靈活可靠〇完成 扶手帶運行速度正常，無毛刺和機械損傷〇完成 啟動開關、各急停開關功能正常〇完成 護壁板牢固可靠、完好無損〇完成 梳齒板梳齒與踏板面齒槽或膠帶齒槽嚙合深度間隙符合要求， 梳

自動扶梯和自動人行道 安裝過程檢查記錄 tkec-f-05-061 項目名稱：______________________ 合同編號：_______________________ 扶梯編號：_______________________ 博仕通電梯有限公司 檢查說明 1.自動扶梯和自動人行道安裝過程檢查在吊裝工作前進行。先由安裝班組檢查，再由項目小 組抽查復核。 2.安裝班組檢查時需填寫數據的，應如實填寫實測數據，如實測數據與要求不符時應由項目 小組確認是否接收，如接收應在備注欄內注明接收的理由和應對措施。 3.需檢查確認的項目，如符合要求，在確認欄內劃“√”；如不符合要求，在確認欄內劃“×”， 并整改，直到符合要求，在整改完成欄內注明整改完成日期，項目小組復核簽署。不適用 的劃去。 4.本檢查記錄每臺自動扶梯和自動人行道一份，在完成所有簽署后,

自動扶梯和自動人行道土建工程檢查記錄(樣本) 使用單位：安裝地址： 出廠編號：自編機號：施工：安裝□改造□重大維修□ 施工單位名稱： 條款號檢驗內容與要求檢驗結果 6.2.3條 （gb50 310-200 2） 土建 工程 已按土建圖進行施工是□否□ 允許偏差 提升高度(h13)-15~+15是□否□ h13=_______m 跨度（l1）0~15是□否□ l1=_______m 項目條款 號 檢驗內容與要求檢驗結果 自 由 空 間 a2.1 自動扶梯的梯級或自動人行道的踏板或膠帶上方，垂直凈高 度不應小于2.30m。該凈高度應延續到扶手轉向端端部 是□否□ 垂直凈高度 _____m □露天 □超高≥4m a2.2 為防止碰撞，自動扶梯或自動人行道的周圍應具有符合上圖 規定的最小自由空。從自動扶梯的梯級或自動人行道

jr08-02 自動扶梯、自動人行道施工過程檢查記錄 使用單位： 記錄編號： 安裝單位： 設備號： ×××××××× 填表要求 1封面 a)使用單位：填寫使用單位的具體名稱或工程的具體名稱。 b)記錄編號：按年號(2位),月份(2位),順序號(2位)。如：04-08-01（表示2004 年8月第1個記錄）。 c)安裝單位：填寫具體安裝（施工）單位名稱。 d)設備號：填寫具體自動扶梯、自動人行道的編號。 2表格中的檢查結果欄目填寫要求： a)凡有數據要求的項目必須填寫實際測量的數據。 b)沒有數據要求的項目符合要求的用“√”表示，不符合要求的用“×”表 示。 c)在實際檢查未涉及到表格所列的項目時，可將此項目用斜畫線在檢查結果 欄目中劃除。 d)填寫內容必須真實可靠，數據準確，文字清楚、敘述表達明確，無錯別字 和不規范的語言。 3檢查人員簽字欄

1/13 jr08-02 自動扶梯、自動人行道施工過程檢查記錄 使用單位： 記錄編號： 安裝單位： 設備號： ×××××××× 填表要求 2/13 1封面 a)使用單位：填寫使用單位的具體名稱或工程的具體名稱。 b)記錄編號：按年號(2位),月份(2位),順序號(2位)。如：04-08-01（表示2004 年8月第1個記錄）。 c)安裝單位：填寫具體安裝（施工）單位名稱。 d)設備號：填寫具體自動扶梯、自動人行道的編號。 2表格中的檢查結果欄目填寫要求： a)凡有數據要求的項目必須填寫實際測量的數據。 b)沒有數據要求的項目符合要求的用“√”表示，不符合要求的用“×”表 示。 c)在實際檢查未涉及到表格所列的項目時，可將此項目用斜畫線在檢查結果 欄目中劃除。 d)填寫內容必須真實可靠，數據準確，文字清楚、敘述表達明確，無錯別字 和不

第8章自動扶梯及自動人行道

1/10 自動扶梯與自動人行道 定期檢驗自檢報告 注冊代碼 使用單位 設備代碼 設備名稱 設備類型 自檢日期 2/10 說明 1、本報告格式適用于曳引驅動電梯安裝改造重大維修后的檢查。 2、本報告依據tsgt7005-2012《電梯監督檢驗和定期檢驗規則——自動扶 梯與自動人行道》等法規、標準制定。 3、項目自檢結論為“合格”的，在“自檢結果”欄中填寫“√”；結論為“不 合格”的，在“自檢結果”欄中填寫“╳”；該項目不適用本臺電梯，作“無此項” 處理，在“自檢結果”欄中填寫“/”。要求測試數據的項目應填寫實測數據，測 試多個或一組數據時在附表或附圖中記錄。 4、檢驗所用計量器具均在計量檢定合格或校準有效期內。 5、檢驗條件應符合tsgt7005-2012《電梯監督檢驗和定期檢驗規則——自 動扶梯與自動人行道》的規定。 6、無相關人員簽名、未填寫檢驗日期、未加蓋施

自動扶梯與自動人行道 年度自檢記錄 使用單位名稱： 設備代碼： 設備類別： 設備品種： 設備安裝位置： 自檢日期： 山西華菱電梯工程有限公司 說明 1.本記錄依據《電梯監督檢驗和定期檢驗規則——自動扶梯 與自動人行道》（tsgt7005-2012）及修改單和《電梯維護保養規則》 (tsgt5002-2017)制定，適用于自動扶梯與自動人行道維護保養后 的年度自檢。 2.本《記錄》編號與《自檢報告》一致，檢驗機構現場檢驗時 查閱《記錄》，存檔《自檢報告》。 3.本記錄無檢驗、審核人無效。 4.本記錄一式兩份，由自檢單位和使用單位分別保存。 5.檢驗機構對自檢記錄及報告結論如有質疑，將按照規定對質 疑項目進行現場檢驗。 6.本記錄所有數據應真實有效，檢測數據和檢驗結論由自檢 單位負責。 自動扶梯與自動人行道年度自檢記錄 共5頁第1頁 設

施工技術標準集自動扶梯、自動人行道安裝 22.3自動扶梯、自動人行道安裝 1.目的 本施工技術標準規定了自動扶梯和自動人行道的安全規范，其目的是 保證安裝時發生安全和質量事故。 本施工標準適用于所有新制造的自動扶梯和自動人行道（板式）的安裝。 2.職責 自動扶梯或自動人行道安裝工程是整個建筑施工工程的分部工程，在 施工中要與許多施工單位產生配合過程，所以要求施工負責人要協調好其 他相關單位的配合工作，同時要在抓好施工安全和施工質量，并分清工程施 工中的責任問題。 3.輸入 3.1材料的檢驗 自動扶梯、自動人行道安裝工程材料由電梯生產廠家提供，材料的檢驗 工作是在電梯安裝前的拆箱點件過程中進行，在該過程中須由業主、監理單 位、生產廠家及安裝單位一同對電梯貨物進行檢驗，如發現有缺件、壞件的 情況，各方在材料檢驗單上簽字確認，并由生產廠家及時補充。 3.2器具的認可

自動扶梯自動人行道介紹(精品

自動扶梯和自動人行道土建工程檢查記錄 使用單位：安裝地址： 出廠編號：自編機號：施工：安裝□改造□重大維修□ 施工單位名稱： 條款號檢驗內容與要求檢驗結果 6.2.3條 （gb50 310-200 2） 土建 工程 已按土建圖進行施工是□否□ 允許偏差 提升高度(h13)-15~+15是□否□ h13=_______m 跨度（l1）0~15是□否□ l1=_______m 項目條款 號 檢驗內容與要求檢驗結果 自 由 空 間 a2.1 自動扶梯的梯級或自動人行道的踏板或膠帶上方，垂直凈高 度不應小于2.30m。該凈高度應延續到扶手轉向端端部 是□否□ 垂直凈高度 _____m □露天 □超高≥4m a2.2 為防止碰撞，自動扶梯或自動人行道的周圍應具有符合上圖 規定的最小自由空。從自動扶梯的梯級或自動人行道的踏板 或膠帶

共8頁第1頁 北京市特種設備檢測中心 表式編號：bseic/jg0303-b/0 自動扶梯與自動人行道監督檢驗原始記錄 檢驗報告編號：zx-zdftys 使用單位 設備名稱規格型號 制造單位 產品編號制造日期 施工單位 施工單位許可證 編號 施工類別 □安裝(含移裝)； □改造；□重大維修 安裝地點 使用登記編號檢驗日期 維護保養單位 設備 技術 參數 名義速度m/s名義寬度mm 傾斜角°輸送能力p/h 提升高度m使用區長度m 電動機型 號 電動機功率kw 主要 檢驗 儀器 設備 本次檢驗使用的工具箱為號 □萬用表□鉗型電流表□塞尺□絕緣電阻儀 □轉速表□測溫計□照度計□鋼直尺 □其它如： 儀器 設備 狀態 確認 □在計量周期內□功能良好□滿足檢驗要求 □因（）的原因不能使用 備注 檢驗人員：、校核人員： 共

報告編號： 自動扶梯與自動人行道年度自行檢查記錄 使用登記編號 使用單位 設備代碼 設備類型自動扶梯與自動人行道 設備型式 檢查日期 下次年度檢查日期 b類項目項不合格c類項目項不合格 檢查結論□合格□不合格 檢查人員 校核人員 維保單位 說明 1、本報告適用于自動扶梯和自動人行道的維修保養的年度自檢。 2、本報告依據gb16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》、tsgt7005-2012《電 梯監督檢驗和定期檢驗規則—自動扶梯與自動人行道》等法規、標準制定。 3、“自檢結果”欄填寫“合格”（或“√”）、“不合格”（或“×”）和“無此項”（或“/”）。 要求測試數據的項目應填寫實測數據，測試多個或一組數據時在附表或附圖中記錄。 4、本報告無相關人員簽名、未填寫檢驗日期、未加蓋

工程資料 自動扶梯、自動人行道整機安裝檢查記錄 c2.5.9.9編號： 工程名稱電梯編號檢查日期 序檢驗項目檢驗內容及其規范標準要求檢查結果 1一般要求 所有外露部件如裝飾板、圍裙板、扶手支架、扶手導軌、內外蓋板、護壁板等 應表面完整光滑，其接縫處的凸臺不應大于0.5㎜ 2裝飾板（圍板） 應有足夠的機械強度和剛度，除梯級、踏板或膠帶以胩扶手帶等以外的運動部 分均應完全封閉在無孔的圍板內（可設通風孔） 3護壁板（護欄） 應有足夠的強度和剛度，其邊緣應呈圓角或倒角狀，對接處間隙不應大于4㎜ （玻璃護壁板之間應有間隙） 4 圍裙板、 梯板、 踏板 應設防夾裝置或在梯級踏面兩端提供黃色標記 與梯級或踏板任一側的水平間隙應≤4㎜，兩側間隙總和應≤7㎜ 與自動人行道踏板或膠帶的間隙應≤4㎜，圍裙板垂直投影不允許與踏板或膠 帶產生水平間隙 5扶手逞 截面形狀與導向件組

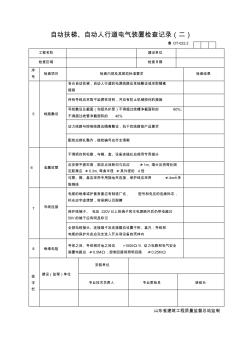

自動扶梯、自動人行道電氣裝置檢查記錄（二） 工程名稱建設單位 檢查區域檢查日期 序 號 檢查項目檢查內容及其規范標準要求檢查結果 5線路敷設 各臺自動扶梯，自動人行道的電源線路應單獨敷設或采取隔離 措施 所有導線應采取不延燃性材料，并應有防止機械損傷的措施 導線敷設總截面（包括外護層）不得超過線槽凈截面積的60%； 不得超過線管凈截面積的40% 動力線路與控制線路應隔離敷設，抗干擾線路按產品要求 配線應綁扎整齊，接線編號應齊全清晰 6金屬軟管 不得損傷和松散，與箱、盒、設備連接處應使用專用接頭 應安裝平直牢固，固定點間距均勻且應≯1m，端頭及拐彎處固 定距離應≯0.3m,彎曲半徑≮其外徑的4倍 與管、箱、盒應采用專用接地夾連接，保護線應采用≮4mm2多 股銅線 7導線連接 電纜的絕緣或護套表面應有制造廠名，型號和電壓的連續標志， 標志應字跡清楚，容易辨認且

自動扶梯、自動人行道安裝與土建交接檢查記錄 工程名稱建設單位 土建設計圖號電梯廠設計圖號 梯號交接檢查日期 土建布置示意圖 檢測項目設計要求檢測數據允許偏差 水平基準線標識 機房寬度 機房深度 支承寬度 支承長度 中間支承長度 支撐水平間距0～15 扶梯提升高度-15～+15 支承預埋鐵尺寸 提升設備預留措施 檢查意見： 參加 檢查 單位 建設（監理）單位土建單位安裝單位 代表： 年月日 代表： 年月日 代表： 年月日 山東省建筑工程質量監督總站監制
