沖擊式水輪機轉動部件安裝單元工程質量驗收評定表

1優良 2合格 3優良 4優良 5合格 6合格 △21.9485m（左） △21.9493m（右） 0.02mm/m（左） 0.04mm/m（右） 主要檢查項目全部符合質量標準。一般檢查項目中有100%符 合質量標準。檢查項目有50.0%達到優良，其中主要檢查項目 50.0%達到優良。 合格 檢驗結果共檢驗6項，合格6項，其中優良3項，優良率50.0% 評定意見單元工程質量等級 △雙輪機組中心距（設 計6200mm）6199.3 機殼中心高程（設計△ 21.95m） △機殼上法蘭水平 ±2.0±1.5 每米不超過0.05每米不超過0.04 雙輪機組機殼相對高程 差 0.8 0~-1.00~-0.5 不超過1.0不超過0.5 機殼中心不超過1.0不超過0.8 距x基準線：1.0，0.9 距y基準

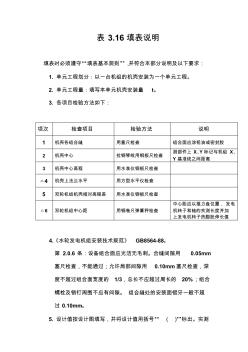

表3.16填表說明 填表時必須遵守“填表基本規則”，并符合本部分說明及以下要求： 1.單元工程劃分：以一臺機組的機殼安裝為一個單元工程。 2.單元工程量：填寫本單元機殼安裝量t。 3.各項目檢驗方法如下： 項次檢查項目檢驗方法說明 1機殼各組合縫用塞尺檢查組合面應涂鉛油或密封膠 2機殼中心拉鋼琴線用鋼板尺檢查 測部件上x、y標記與機組x、 y基準線之間距離 3機殼中心高程用水準儀鋼板尺檢查 △4機殼上法蘭水平用方型水平儀檢查 5雙輪機組機殼相對高程差用水準儀鋼板尺檢查 △6雙輪機組中心距用鋼卷尺彈簧秤檢查 中心距應以推力盤位置，發電 機轉子和軸的實測長度并加 上發電機轉子熱膨脹伸長值 4.《水輪發電機組安裝技術規范》gb8564-88。 第2.0.6條：設備組合面應光潔無毛刺。合縫間隙用0.05mm 塞尺檢查，不能通過；允許局部間隙

1/1 表3.16填表說明 填表時必須遵守“填表基本規則”，并符合本部分說明及以下要求： 1.單元工程劃分：以一臺機組的機殼安裝為一個單元工程。 2.單元工程量：填寫本單元機殼安裝量t。 3.各項目檢驗方法如下： 項次檢查項目檢驗方法說明 1機殼各組合縫用塞尺檢查組合面應涂鉛油或密封膠 2機殼中心拉鋼琴線用鋼板尺檢查 測部件上x、y標記與機組x、y 基準線之間距離 3機殼中心高程用水準儀鋼板尺檢查 △4機殼上法蘭水平用方型水平儀檢查 5雙輪機組機殼相對高程差用水準儀鋼板尺檢查 △6雙輪機組中心距用鋼卷尺彈簧秤檢查 中心距應以推力盤位置，發電機 轉子和軸的實測長度并加上發電 機轉子熱膨脹伸長值 4.《水輪發電機組安裝技術規范》gb8564-88。 第2.0.6條：設備組合面應光潔無毛刺。合縫間隙用0.05mm塞尺檢查，不能

立式反擊式水輪機蝸殼安裝單元工程質量驗收評定表

_______________________工程 立式反擊式水輪機蝸殼安裝單元工程質量驗收評定表 單位工程名稱單元工程量 分部工程名稱安裝單位 單元工程名稱、部位評定日期年月日 項次項目 主控項目（個）一般項目（個） 合格數優良數合格數優良數 1單元工程安裝質量 安裝單位 自評意見 各項報驗資料符合規定，檢驗項目全部合格，檢驗項目優良標準率 為%，其中主控項目優良標準率為%。 單元工程安裝質量等級評定為：。 （簽字，加蓋公章）年月日 監理單位 意見 各項報驗資料符合規定，檢驗項目全部合格，檢驗項目優良標準率 為%，其中主控項目優良標準率為%。 單元工程安裝質量等級評定為：。 （簽字，加蓋公章）年月日 注1：主控項目和一般項目中的合格數是指達到合格及以上質量

1合格 2合格 3優良 4優良 5優良 △偏流器與噴針協聯關 系 不超過2%設計值（設計值85mm） 噴針在任意行程時，偏流器開口大 于該行程時射流半徑3~5mm，各偏 流器不同步偏差為1.1mm 評定意見單元工程質量等級 主要檢查項目全部符合質量標準。一般檢查項目中有100%符 合質量標準。檢查項目有60.0%達到優良，其中主要檢查項目 100%達到優良。 優良 △緊急停機模擬試驗 符合設計要求（動作時間設計值： 噴針30sec，偏流器20sec） 自全開至全關的動作時間：噴針 30sec，偏流器20sec 檢驗結果共檢驗5項，合格5項，其中優良3項，優良率60.0% 各元件中心2.01.5各元件中心與設計中心距離：1.85~1.34 每米不超過0.10每米不超過0.08 各元件高程不超過±1.

1優良 2優良 3優良 4優良 5合格 殘留不平衡力矩值為621nm 主要檢查項目全部符合質量標準。一般檢查項目中有100%符 合質量標準。檢查項目有80.0%達到優良，其中主要檢查項目 100%達到優良。 優良 檢驗結果共檢驗5項，合格5項，其中優良4項，優良率80.0% 評定意見單元工程質量等級 轉輪端面跳動量每米不超過0.05每米不超過0.040.038mm/m 平均間隙：0.43 實測：0.54~0.33止漏裝置與主軸間隙 符合設計要求（或殘留不平衡力矩 設計值：≤650nm） 4~10 +40%%~-40%實際平均間隙 轉輪與擋水板間隙8.2 △轉輪靜平衡試驗 △主軸水平或垂直度每米不超過0.02每米小于0.02水平度0.018mm/m 結論 合格優良 項 次 檢查項目 允許偏差（

計算機監控系統安裝單元工程質量驗收評定表 單位工程名稱單元工程量 分部工程名稱安裝單位 單元工程名稱、部位評定日期 項目檢驗結果 計算機 監控系統 設備安裝 主控項目 一般項目 計算機 監控系統 盤、柜電 器安裝 一般項目 計算機 監控系統 二次回路 接線 主控項目 一般項目 計算機 監控系統 模擬動作 試驗 主控項目 一般項目 安裝單位自評意見 安裝質量檢驗主控項目項，全部符合sl638—2013質量要求；一般項 目____項，與sl638—2013有微小出入的項，所占比率為%。質量要 求操作試驗或試運行符合sl638—2013的要求，操作試驗或試運行出現故 障。 單元工程安裝質量等級評定為：____________。 （簽字，加蓋公章）年月日 監理單位復核意見 安裝質量檢驗主控項目項，全部符合sl638—20

立式水輪發電機定子安裝單元工程質量驗收評定表

立式水輪發電機制動器安裝單元工程質量驗收評定表

工程 控制保護裝置安裝單元工程質量驗收評定表 單位工程名稱單元工程量 分部工程名稱安裝單位 單元工程名稱、部位評定日期 項目檢驗結果 控制 盤、柜安 裝 一般項目 控制 盤、柜電 器安裝 一般項目 控制 保護裝 置二次 回路接 線 主控項目 一般項目 施工單位自評意見 安裝質量檢驗主控項目項，全部符合sl638-2013質量要求；一 般項目項，與sl638-2013有微小出入的項，所占比率 為%。質量要求操作試驗或試運行符合sl638-2013的要求，操作試驗 或試運行出現故障。 單元工程安裝質量等級評定為：。 （簽字，加蓋公章）年月日 監理單位意見 安裝質量檢驗主控項目項，全部符合sl638-2013質量要求；一 般項目項，與sl638-2013有微小出入的項，所占比率 為%。質量

臥式水輪發電機軸承安裝單元工程質量驗收評定表 單位工程名稱單元工程量 分部工程名稱安裝單位 單元工程名稱、部位評定日期 項次項目 主控項目/個一般項目/個 合格數優良數合格數優良數 1單元工程安裝質量 主要部件調試及操作試驗效果 安裝 單位 自評 意見 主要部件調試及操作試驗符合要求，各項報驗資料符合規定，檢驗項目全部合格。檢驗項目優 良標準率為%，其中主控項目優良標準率為%。 單元工程安裝質量等級評定為：。 （簽字，加蓋公章）年月日 監理 單位 復核 意見 主要部件調試及操作試驗符合要求，各項報驗資料符合規定，檢驗項目全部合格。檢驗項目優 良標準率為%，其中主控項目優良標準率為%。 單元工程安裝質量等級評定為：。 （簽字，加蓋公章）年月日

接地裝置安裝單元工程質量驗收評定表

直流系統安裝單元工程質量驗收評定表

螺桿油泵安裝單元工程質量驗收評定表

1優良 2合格 3合格 4合格 5合格 6優良 環縫合格 縱縫與蝶 形邊 優良 環縫優良 縱縫與蝶 形邊 優良 主要檢查項目全部符合質量標準。一般檢查項目中有91.7% 符合質量標準，其余雖有微小出入，但不影響使用。檢查項目有 50.0%達到優良，其中主要檢查項目66.7%達到優良。 合格 檢驗結果共檢驗8項，合格8項，其中優良4項，優良率50.0% ⅰ級 ⅰ級一次合格率 85%以上 8 評定意見單元工程質量等級 設計值：4085.0 實測值：4078.5 △16.705m △16.714m；△16.710m； △16.705m；△16.695m； x：3104.0 y：1245.0 ⅱ級一次合格率91.4% ⅰ級一次合格率86.5% ⅱ級 ⅱ級一次合格率 85%以上 4.5 5597；5107；4381；363

過濾器安裝單元工程質量驗收評定表 單位工程名稱工序編號 分部工程名稱施工單位 單元工程名稱施工日期年月日～年月日 項次項目名稱質量標準檢查（測）記錄合格數合格率 主 控 項 目 1 過濾器的 性能指標 過濾器及連接件的材質、規格、工作流量 符合設計，具備產品生產許可證、質量合格 證、安裝使用說明書和出廠質量檢測報告 2 過濾器的 外觀質量 內外壁平整，無裂紋、明顯的凹陷、溝紋等。 金屬殼體的銹防腐層應完整、無損傷；塑料 制品表面色澤均勻。 3 篩網及濾 料 篩網的材質和目數應符合要求，并應清潔、 平整、無損傷，連接可靠。濾料的料徑和數 量符合規定，濾料應干凈，不含雜質 4設備安裝 應按輸水流向標記安裝，不得反向。與管道 或其它設備的連接應滿足拆卸維修的要求 一 般 項 目 1 水壓試 驗 壓力達到設計工作壓力2倍，保持2小時， 篩網無損傷

門式啟閉機單元工程安裝質量驗收評定表 單位工程名稱單元工程量 分部工程名稱安裝單位 單元工程名稱、部位評定日期年月日 項 次 項目 主控項目（個）一般項目（個） 合格數 其中優良 數 合格數其中優良數 1 門架和大車行走機構安裝（見表 5.10.1） 2 門式啟閉機門腿安裝（見表 5.11.1） 3小車行走機構安裝（見表5.10.2） 4制動器安裝（見表5.10.3） 5電氣設備安裝 6門式啟閉機試運行（見表5.11.2） 試運行效果＿＿質量標準（見附表a.0.2-2） 安裝單位自評 意見 各項試驗和單元工程試運行符合要求，各項報驗資料符合規定。檢驗 項目全部合格。檢驗項目優良率為＿＿，其中主控項目優良率為＿＿，單 元工程安裝質量驗收評定等級為＿＿。 （簽字，加蓋公章） 年月日 監理單位意見 各項試驗和單元工程試運

表3.16填表說明 填表時必須遵守“填表基本規則”，并符合本部分說明及以下要求： 1.單元工程劃分：以一臺機組的機殼安裝為一個單元工程。 2.單元工程量：填寫本單元機殼安裝量t。 3.各項目檢驗方法如下： 項次檢查項目檢驗方法說明 1機殼各組合縫用塞尺檢查組合面應涂鉛油或密封膠 2機殼中心拉鋼琴線用鋼板尺檢查 測部件上x、y標記與機組x、 y基準線之間距離 3機殼中心高程用水準儀鋼板尺檢查 △4機殼上法蘭水平用方型水平儀檢查 5雙輪機組機殼相對高程差用水準儀鋼板尺檢查 △6雙輪機組中心距用鋼卷尺彈簧秤檢查 中心距應以推力盤位置，發電 機轉子和軸的實測長度并加 上發電機轉子熱膨脹伸長值 4.《水輪發電機組安裝技術規范》gb8564-88。 第2.0.6條：設備組合面應光潔無毛刺。合縫間隙用0.05mm 塞尺檢查，不能通過；允許局部間隙

精品文檔 精品文檔 水利水電單元工程施工質 量評定表樣表 （2012版） 精品文檔 精品文檔 目錄 第一部分土石方工程單元工程質量驗收評定表??????????1～69 第二部分混凝土工程單元工程質量驗收評定表??????????70～175 第三部分提防工程單元工程質量驗收評定表??????????176～241 第四部分地基處理與基礎工程單元工程質量驗收評定表?????242～278 第五部分水工金屬結構安裝工程單元工程質量驗收評定表????279～281 精品文檔 精品文檔 第六部分水輪發電機組安裝工程單元工程質量驗收評定表????282～284 第七部分水力機械輔助設備系統安裝工程單元工程質量驗收評定表?285～ 287 說明 本表樣是根據中華人民共和國水利部2012版《水利水電工程單元工 程施工質量驗收評定標準——土石方工程》（

√ ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 √ ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 12.03.04.05.01.52.03.04.0優良 2優良 3 每米 不超 過0.07 每米不 超過 0.05 優良 4優良 51.01.52.02.50.51.01.52.0優良 6優良 31.5t 分部工程名稱1#水輪發電機組安裝施工單位xxx水電安裝公司 水利水電工程 立式反擊式水輪機基礎環、座環安裝 表3.2單元工程質量評定表 單位工程名稱發電廠房工程單元工程量 項 次 檢查項目 允許偏差 實測值 單元工程名稱、部位基礎環、座環安裝檢驗日期
