環氧樹脂澆鑄干式電力變壓器概述.

干式電力變壓器操作維護保養指導書 一、變壓器結構 1）變壓器的鐵心采用優質冷扎取向硅鋼片，應用國外最新的階梯接縫制作工藝環氧玻璃粘帶綁扎；2） 高壓線圈應用引進技術，由漆包扁線饒制，用玻璃纖維增強環氧樹脂薄絕緣澆注成一體；3）低壓線圈采用 無氧銅箔卷制，環氧樹脂端封結構。用無氧銅箔卷制的低壓線圈加上特殊工藝處理后，運行時具有很好的 動穩定性；4）線圈的壓緊和定位采用硅橡膠過渡緩沖結構；5）高壓線圈帶有用來調整電壓的分接端子， 出廠時整定在額定檔（ⅰ檔：a2-a3；ⅱ檔：a3-a4；ⅲ檔：a4-a5）。 二、變壓器保護 變壓器箱體外裝有溫控器，它通過埋在低壓線圈中的三支鉑電阻反映繞組的溫度狀態，并設置特定的 溫度來啟、停風機，對變壓器進行強迫風冷，使用風機時，變壓器的容量可增加40～50%，保護裝置還具 有故障報警，超溫報警，超溫跳閘，聲光報警，三相巡回檢測等功能，確保

干式電力變壓器操作維護保養指導書 一、變壓器結構 1）變壓器的鐵心采用優質冷扎取向硅鋼片，應用國外最新的階梯接縫制作工藝環氧玻璃粘帶綁扎；2） 高壓線圈應用引進技術，由漆包扁線饒制，用玻璃纖維增強環氧樹脂薄絕緣澆注成一體；3）低壓線圈采用 無氧銅箔卷制，環氧樹脂端封結構。用無氧銅箔卷制的低壓線圈加上特殊工藝處理后，運行時具有很好的 動穩定性；4）線圈的壓緊和定位采用硅橡膠過渡緩沖結構；5）高壓線圈帶有用來調整電壓的分接端子， 出廠時整定在額定檔（ⅰ檔：a2-a3；ⅱ檔：a3-a4；ⅲ檔：a4-a5）。 二、變壓器保護 變壓器箱體外裝有溫控器，它通過埋在低壓線圈中的三支鉑電阻反映繞組的溫度狀態，并設置特定的 溫度來啟、停風機，對變壓器進行強迫風冷，使用風機時，變壓器的容量可增加40～50%，保護裝置還具 有故障報警，超溫報警，超溫跳閘，聲光報警，三相巡回檢測等功能，確保

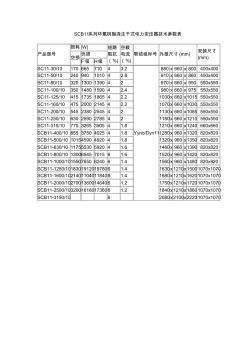

scb11系列環氧樹脂澆注干式電力變壓器技術參數表 產品型號 損耗短路 阻抗 （%） 空載 電流 （%） 聯結組標號外型尺寸安裝尺寸 (mm)空損 負損 f級h級 sc11-30/1017066571043.2 yyno/dyn11 880x660x800400x400 sc11-50/10240940101042.8910x660x860400x400 sc11-80/103201300139042970x660x950550x550 sc11-100/103501480159042.4980x660x975550x550 sc11-125/104151735186542.21030x660x1015550x550 sc11-160/10

環氧樹脂澆鑄干式電力變壓器課件(ppt46頁)

環氧樹脂干式電力變壓器安裝技術要求 （1）前期準備 1）變壓器安裝施工圖手續齊全，并通過供電部門審批資料。 2）應了解設計選用的變壓器性能、結構特點及相關技術參數等。 （2）設備及材料要求 1）變壓器規格、型號、容量應符合設計要求，其附件，備件齊全，并應有設備的相關技術 資料文件，以及產品出廠合格證。設備應裝有銘牌，銘牌上應注明制造廠名、額定容量、 一、二次額定電壓、電流、阻抗、及接線組別等技術數據。 2）輔助材料：電焊條，防銹漆，調和漆等均應符合設計要求，并有產品合格證。 （3）作業條件 1）變壓器室內、墻面、屋頂、地面工程等應完畢，屋頂防水無滲漏，門窗及玻璃安裝完好， 地坪抹光工作結束，室外場地平整，設備基礎按工藝配制圖施工完畢。受電后無法進行再 裝飾的工程以及影響運行安全的項目施工完畢。 2）預埋件、預留孔洞等均已清理并調整至符合設計要求。 3）保護性網門，欄桿等安全設施齊全，

環氧樹脂干式電力變壓器安裝技術要求 （1）前期準備 1）變壓器安裝施工圖手續齊全，并通過供電部門審批資料。 2）應了解設計選用的變壓器性能、結構特點及相關技術參數等。 （2）設備及材料要求 1）變壓器規格、型號、容量應符合設計要求，其附件，備件齊全，并應有設備的相關技術 資料文件，以及產品出廠合格證。設備應裝有銘牌，銘牌上應注明制造廠名、額定容量、 一、二次額定電壓、電流、阻抗、及接線組別等技術數據。 2）輔助材料：電焊條，防銹漆，調和漆等均應符合設計要求，并有產品合格證。 （3）作業條件 1）變壓器室內、墻面、屋頂、地面工程等應完畢，屋頂防水無滲漏，門窗及玻璃安裝完好， 地坪抹光工作結束，室外場地平整，設備基礎按工藝配制圖施工完畢。受電后無法進行再 裝飾的工程以及影響運行安全的項目施工完畢。 2）預埋件、預留孔洞等均已清理并調整至符合設計要求。 3）保護性網門，欄桿等安全設施齊全，

環氧樹脂澆鑄干式電力變壓器.pptx

環氧樹脂干式電力變壓器安裝技術 （1）前期準備 1）變壓器安裝施工圖手續齊全，并通過供電部門審批資料。 2）應了解設計選用的變壓器性能、結構特點及相關技術參數等。 （2）設備及材料要求 1）變壓器規格、型號、容量應符合設計要求，其附件，備件齊全，并應有設備的 相關技術資料文件，以及產品出廠合格證。設備應裝有銘牌，銘牌上應注明制造廠名、額定 容量、一、二次額定電壓、電流、阻抗、及接線組別等技術數據。 2）輔助材料：電焊條，防銹漆，調和漆等均應符合設計要求，并有產品合格證。 （3）作業條件 1）變壓器室內、墻面、屋頂、地面工程等應完畢，屋頂防水無滲漏，門窗及玻璃 安裝完好，地坪抹光工作結束，室外場地平整，設備基礎按工藝配制圖施工完畢。受電后無 法進行再裝飾的工程以及影響運行安全的項目施工完畢。 2）預埋件、預留孔洞等均已清理并調整至符合設計要求。 3）保護性網門，欄桿等安全設施齊全

樹脂絕緣干式電力變壓器 sc(b)10—30~2500/10 使用說明書 臺州市黃巖宏業變壓器廠 sc(b)10系列環氧樹脂絕緣干式電力變壓器 使用說明書 本使用說明書適合于本廠生產的sc(b)10型,環氧樹脂絕 緣干式電力變壓器(以下簡稱變壓器)。 1.產品概述 ①變壓器產品型號的含義 sc(b)10—□/□ 額定電壓 額定容量 性能水平代號 成型固體(澆注式) (b)為低壓箔式 三相 —1— ②產品的主要用途和適用范圍 變壓器具有難燃、防塵及耐潮功能，產品安全可靠、節 約電能、維修簡單等優點，能深入負荷中心特別適用于 高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配 電，尤其十分適合組成成套配電站。 從經濟性和適應環境性等方面，本變壓器更具有廣泛的 發展前景，在某些場合中已取代油浸式變壓器。 ③變壓器的使用環境規

干式電力變壓器簡介..

干式電力變壓器操作維護保養指導書 一、變壓器結構 1）變壓器的鐵心采用優質冷扎取向硅鋼片，應用國外最新的階梯接縫制作工藝環氧玻璃粘帶綁扎；2） 高壓線圈應用引進技術，由漆包扁線饒制，用玻璃纖維增強環氧樹脂薄絕緣澆注成一體；3）低壓線圈采用 無氧銅箔卷制，環氧樹脂端封結構。用無氧銅箔卷制的低壓線圈加上特殊工藝處理后，運行時具有很好的 動穩定性；4）線圈的壓緊和定位采用硅橡膠過渡緩沖結構；5）高壓線圈帶有用來調整電壓的分接端子， 出廠時整定在額定檔（ⅰ檔：a2-a3；ⅱ檔：a3-a4；ⅲ檔：a4-a5）。 二、變壓器保護 變壓器箱體外裝有溫控器，它通過埋在低壓線圈中的三支鉑電阻反映繞組的溫度狀態，并設置特定的 溫度來啟、停風機，對變壓器進行強迫風冷，使用風機時，變壓器的容量可增加40～50%，保護裝置還具 有故障報警，超溫報警，超溫跳閘，聲光報警，三相巡回檢測等功能，確保

干式電力變壓器操作維護保養指導書 一、變壓器結構 1）變壓器的鐵心采用優質冷扎取向硅鋼片，應用國外最新的階梯接縫制作工藝環氧玻璃粘帶綁扎；2） 高壓線圈應用引進技術，由漆包扁線饒制，用玻璃纖維增強環氧樹脂薄絕緣澆注成一體；3）低壓線圈采用 無氧銅箔卷制，環氧樹脂端封結構。用無氧銅箔卷制的低壓線圈加上特殊工藝處理后，運行時具有很好的 動穩定性；4）線圈的壓緊和定位采用硅橡膠過渡緩沖結構；5）高壓線圈帶有用來調整電壓的分接端子， 出廠時整定在額定檔（ⅰ檔：a2-a3；ⅱ檔：a3-a4；ⅲ檔：a4-a5）。 二、變壓器保護 變壓器箱體外裝有溫控器，它通過埋在低壓線圈中的三支鉑電阻反映繞組的溫度狀態，并設置特定的 溫度來啟、停風機，對變壓器進行強迫風冷，使用風機時，變壓器的容量可增加40～50%，保護裝置還具 有故障報警，超溫報警，超溫跳閘，聲光報警，三相巡回檢測等功能，確保

干式電力變壓器簡介

中華人民共和國國家標準 udc621.314.211 干式電力變壓器gb6450—86 dry-typepowertransformers 國家標準局1986-05-29發布1987-05-01實施 1總則 本標準等效采用國際標準iec726(1982)《干式電力變壓器》。 1.1范圍 本標準適用于電壓等級為35kv及以下的干式電力變壓器(包括自耦變壓器)。 本標準不適用于下列小型和專用的干式變壓器： 額定容量小于1kva的單相變壓器及額定容量小于5kva的多相變壓器； 靜止變流器用變壓器； 起動變壓器； 試驗變壓器； 機車變壓器； 隔爆和礦用變壓器； 焊接用變壓器； 調壓變壓器； 專用小型安全電力變壓器。 當上述變壓器或其他特殊變壓器沒有相應的標準時，本標準可部分或全部引 用。 本標準條文中引用的gb1094《電力變壓器》各部分中的有

干式電力變壓器 精品資料 僅供學習與交流，如有侵權請聯系網站刪除謝謝2 干式電力變壓器操作維護保養指導書 一、變壓器結構 1）變壓器的鐵心采用優質冷扎取向硅鋼片，應用國外最新的階梯接縫制作工藝環氧玻璃粘 帶綁扎；2）高壓線圈應用引進技術，由漆包扁線饒制，用玻璃纖維增強環氧樹脂薄絕緣澆注 成一體；3）低壓線圈采用無氧銅箔卷制，環氧樹脂端封結構。用無氧銅箔卷制的低壓線圈加 上特殊工藝處理后，運行時具有很好的動穩定性；4）線圈的壓緊和定位采用硅橡膠過渡緩沖 結構；5）高壓線圈帶有用來調整電壓的分接端子，出廠時整定在額定檔（ⅰ檔：a2-a3；ⅱ 檔：a3-a4；ⅲ檔：a4-a5）。 二、變壓器保護 變壓器箱體外裝有溫控器，它通過埋在低壓線圈中的三支鉑電阻反映繞組的溫度狀態， 并設置特定的溫度來啟、停風機，對變壓器進行強迫風冷，使用風機時，變壓器的容量可增 加40～50%

正泰集團采用先進的生產檢測設備、按嚴格的工藝生產的sc（b）9-30～2500／10環氧樹脂澆注干式電力變壓器，具有可靠性高、使用壽命長的特點，可根據不同的使用環境，配置不同防護等級的外殼或不配置外殼，作為油浸式變壓器的更新?lián)Q代產品，適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

環氧樹脂澆注干式變壓器與浸漆型干式變壓器的比較

變壓器的運行成本是供電部門等廣大用戶非常關注的一個問題。降低空載損耗是節能的一個重要手段,也在較大程度上降低了變壓器的運行成本。定購一臺經濟適用的變壓器不僅取決于一次購買價,還要考慮運行成本,即要考慮總的使用成本toc(totalowningcost)。環氧澆注干式變壓器的免維護等特點決定了其在配電變壓器市場上的廣闊前景,而損耗更低的非晶合金環氧澆注干式變壓器勢必更受歡迎。相信未來的幾年這一產品將被越來越多地用戶所認可和接受。

公司： 項目名稱：青海化隆、循化、同仁、尖扎縣天然氣輸氣管道工程 設計單位： 項目編號：文件編號：第1頁共14頁 干式電力變壓器技術規格書 a 供業主審查 和招標 版次說明編制校對審核審定日期 青海金遠天然氣有限公司 四川德立信石油天然氣勘察設計有限責任公司 目錄 第一部分工程概況和基本要求.......................................................................1 1.1工程概述.......................................................................................................1 1.2范圍...................................

sg10干式電力變壓器基本性能參數 額定 容量 (kva) 額定 電流 電壓組合聯結 組別 空載 電流 (w) 空載 損耗 (%) 負載 損耗 (w) 阻抗 電壓 (%) 噪 音 (db)高壓低壓 1005.77 144.3 6 ±5% ±2×2.5% 6.3 ±5% ±2×2.5% 10 ±5% ±2×2.5% 0.4 yyn0 dyn11 1.64101910 4 48 1257.22 180.4 1.54802280 1609.24 230.9 1.45602730 20011.6 288.7 1.36603510 25014.43 360.8 1.27604120 31518.19 454.7 1.18804950 50 40023.09 577.4
